Система охлаждения дизелей 3Д6/Д12
Система охлаждения дизелей 3Д6/Д12
Система охлаждения дизелей ЗД6/3Д12, 7Д6/7Д12 в судовом исполнении состоит из замкнутой внутренней системы, по которой циркулирует чистая пресная вода, перекачиваемая циркуляционным центробежным насосом, и внешней системы, по которой циркулирует забортная вода, подаваемая насосом забортной воды.

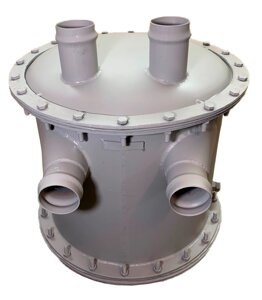

Вода внутренней системы охлаждения дизелей ЗД6/3Д12, 7Д6/7Д12 в судовом исполнении заполняет полости блока цилиндров, головки двигателя, реверс-редуктора и выхлопного коллектора, корпус циркуляционного насоса СБ511-00-55/СБ1211-00-55, трубки водяного холодильника СБ575-00-10-1/СБ1275-00-10-1, полость масляного холодильника СБ575-00-20-1/СБ1275-00-20-1 (омывая трубки, заполненные маслом), термостатную коробку и трубопроводы. Во внешнюю систему охлаждения входят насос забортной воды СБ584-01-25, холодильник воды СБ575-00-20-1/СБ1275-00-20-1, кингстон с фильтром забортной воды, и трубопроводы. Забортная вода из кингстона через фильтр поступает к насосу забортной воды. Насос подает воду через трехходовой кран к холодильнику. При пуске двигателя, когда циркулирующая вода в замкнутой системе двигателя еще не прогрелась, забортная вода от насоса через трехходовой кран отводится за борт, минуя холодильник. Водяной холодильник трубчатого типа состоит из цилиндрического корпуса, холодильных трубок и сферических крышек с патрубками. Охлаждающая поверхность составляет 3,7 м2. Из холодильника и обводного трубопровода вся вода, циркулирующая в системе охлаждения дизеля, поступает в масляный холодильник, затем к насосу и снова идет на охлаждение двигателя.
